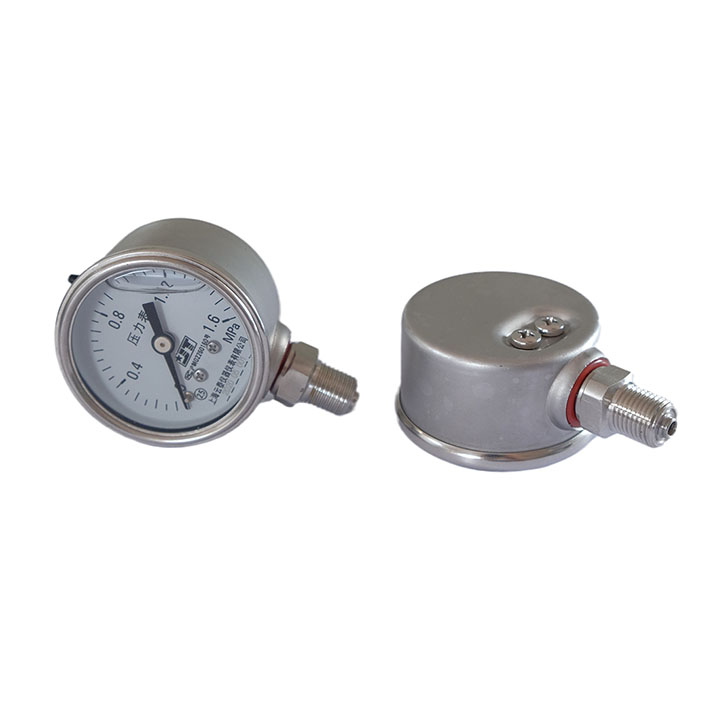

●采用全不锈钢材质
●独特的结构设计
●耐腐蚀能力强，在恶劣环境下也能工作，坚固耐用
●符合GB/T1226-2017及JB/T6804-2006标准
●全不锈钢材质
●仪表外径：Ф40、Ф50、Ф63、Ф100、Ф150mm
●安装方式：径向、轴向
●精确度等级：
Ф40、Ф50、Ф63 ±2.5%F.S
Ф100、Ф150 ±1.6%F.S
特殊精度可订制
●接液部分材质：底座SUS316,弹性元件SUS316L
●防护等级：IP65或IP54可选 可体内不充液或充液耐震可选
| 安装方式 | 型号 | 连接螺纹d | 外形尺寸mm | |||||||||||||||
| D | D1 | H | h | F | K | L | d1 | B | S | d0 | D2 | D3 | d2 | C | E | |||
|
径向 Bottom |
YN,YFN-40 |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 40.5 | 10 | 12 | 1.5 | 10 | 4 | 26 | 4.5 | -- | -- | -- | -- | -- | -- |
| YN,YFN-50 |
M14*1.5 G1/4 R1/4 1/4NPT |
51.5 | 58 | 50 | 14 | 14 | 2 | 12 | 5 | 31 | 6.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-63 | 62 | 68 | 56 | 14 | 14 | 2 | 13 | 5 | 32.5 | 6.5 | -- | -- | -- | -- | -- | -- | ||
| YN,YFN-100 |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 86 | 20 | 22 | 3 | 15.5 | 6 | 48 | 8.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-150 | 149 | 152 | 110.5 | 20 | 22 | 3 | 15.5 | 6 | 50 | 18 | -- | -- | -- | -- | -- | -- | ||
|
中心 轴向 Back |
YN,YFN-40Z |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 4.5 | -- | -- | -- | -- | -- | -- |
| YN,YFN-50Z |
M14*1.5 G1/4 R1/4 1/4NPT |
51.5 | 58 | 56 | 14 | 14 | 2 | -- | 5 | 31 | 6.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-63Z | 62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | -- | -- | -- | -- | -- | -- | ||
|
偏心 轴向 Back |
YN,YFN-63PZ | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 10 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-100PZ |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 84.5 | 20 | 22 | 3 | 31 | 6 | 48 | 8.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-150PZ | 149 | 152 | 85 | 20 | 22 | 3 | 31 | 6 | 50 | 18.5 | -- | -- | -- | -- | -- | -- | ||
|
中心轴向 带前法兰 |
YN,YFN-40ZT |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 5 | 52.8 | 60 | 44 | 3.6 | -- | -- |
| YN,YFN-63ZT |
M14*1.5 G1/4 R1/4 1/4NPT |
62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | 78 | 90 | 64 | 4.5 | -- | -- | |
|
偏心轴向 带前法兰 |
YN,YFN-63PZT | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 6.5 | 78 | 90 | 64 | 4.5 | -- | -- | |
| YN,YFN-100PZT |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 84.5 | 20 | 22 | 3 | 31 | 6 | 48 | 8 | 118 | 132 | 103 | 5.5 | -- | -- | |
| YN,YFN-150PZT | 149 | 152 | 85 | 20 | 22 | 3 | 31 | 6 | 50 | 18 | 166 | 183 | 152 | 6 | -- | -- | ||
|
中心轴向 卡子式 |
YN,YFN-40ZK |
M10*1 G1/8 R1/8 1/8NPT |
41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 4.5 | 48 | 62 | -- | M5 | 28 | -- |
| YN,YFN-50ZK |
M14*1.5 G1/4 R1/4 1/4NPT |
51.5 | 58 | 56 | 14 | 14 | 2 | -- | 5 | 31 | 6.5 | 60.5 | 73.5 | -- | M5 | 34.5 | -- | |
| YN,YFN-63ZK | 62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | 71 | 84 | -- | M5 | 34.5 | -- | ||
|
偏心轴向 旋卡式 |
YN,YFN-63PZK | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 6.5 | 71 | 85 | -- | M5 | 22 | -- | |
| YN,YFN-100PZK |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 86 | 20 | 22 | 3 | 31 | 6 | 48 | 8 | 114 | 134 | -- | M6 | 36 | -- | |
|
径向凸装 带后法兰 |
YN,YFN-63T |
M14*1.5 G1/4 R1/4 1/4NPT |
62 | 68 | 57 | 14 | 14 | 2 | 13 | 5 | 34.5 | 6.5 | 75 | 86 | -- | 3.5 | -- | 36 |
| YN,YFN-100T |
M20*1.5 G1/2 R1/2 1/2NPT |
100 | 107 | 86 | 20 | 22 | 3 | 15.5 | 6 | 50 | 8 | 118 | 132 | -- | 5.5 | -- | 55 | |
|
注：密封型外壳代号D,B及 S尺寸按仪表外径Ф100以下滚边式上罩确定。代号H,K及 d1按同型号国标M螺纹最大尺寸确定 |
||||||||||||||||||
